电子技术精确控制， 生产效率与缝纫质量得到高水平提升。
NS-9820-00/01/02 产品特点
经过科学改良的底线夹线结构，可以大大提高夹线的效果，从而避免因底线夹线不良而引起的起针脱线或线迹不良。
特殊工艺加工处理的齿轮和凸轮，大幅度降低了机器噪音及震动，经过科学的实验测试，噪音比历史数据降低了8-10 个分贝，操作工的舒适度大大提高。
改良气缸
优化改进的便携式气管接口，即插即用，用户外接气源更简便。
减少了跳针
优化了弯针形状、挑线量和一些其他零件。无论使用何种类型的线, 由于线张力的改变而引起的跳针和针脚不够紧密的情况都减少了。缝纫能力得到了扩展。
3.0mm宽度之字缝，缝纫后裁剪。
2块聚酯哔叽（其中一块的一侧有夹层）。
纺线(Span thread )：#40
底线张力(Tension force of end thread)：30g
缝纫速度(Sewing speed)：2,500 rpm
提高了图案的精确性
采用了伺服控制的送布装置提高了刚性，因此可缝制出高精度图案，即便高速缝纫或缝制重物时, 也不会产生电子缝纫机常有的失调偏位。伺服控制还免去了初始位置的检测。
操作简单的操作盘
NS-9820 带有液晶显示屏（LCD）, 并以图标和文字显示。 设置或查看图案以及更改缝制模式时便于理解并易于操作。
以图标和文字显示便于理解
短切面线及底线剪线器的特殊规格（-02）
-02 规格中，单机支持较大范围的应用，从休闲裤的平头扣眼加固缝到牛仔裤的流线扣眼加固缝。该规格的缝制长度范围为：18-26 mm。
精确调整简单易行
切刀间隔和切刀位置补正等精确调整可在液晶显示屏的操作盘上进行。项目以图标显示，操作人员无需阅读也可直观地进行操作。

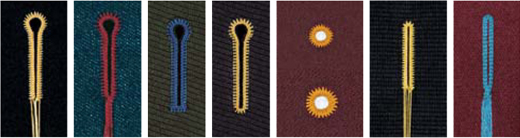

NS-9820-00/01/02 应用实例
技术参数
面线剪线装置
长线剪切
底线剪线装置
无
主要用途
女装
其他用途
男装，休闲装，牛仔裤，裤装
功能
剪线装置仅剪切面线。 可缝纫最长为50mm的扣眼。
缝纫长度
圆头锁眼 8-50mm 直形钮孔 5-50mm
压脚长度(标准)
30mm
刀垫长度(标准)
22mm
刀垫长度(附件)
30mm
缝纫速度
1000-2500 rpm
针码
0.5-2.0mm
之字缝宽度
1.5-5.0mm（在机械条件下最宽为4.0 mm之字缝宽度补偿最多为5.0）
之字缝宽度(出厂设置)
2.5mm
流线加固缝长度
0-20mm
压脚高度
标准高度为12 mm（最高可达16 mm)
启动方式
双踏板开关
送布装置
3个脉冲马达的间歇送布
机针*4
DOx558 Nm80 - Nm120
安全设备
若有问题发生，有紧急停止功能和由安全电路驱动的内置自动停止设备
上轴马达
AC 伺服马达550W
空气压力
主调整器 ：0.5 Mpa 锤压调整器 ：0.4 Mpa
空气消耗量
43.2 升/分钟（8 周/分钟）
电源
机头:≈120 kg / 操作盘:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
单相 100V/200V，三相 200V/220V/380V/400V, 400VA
面线剪线装置
长线剪切
底线剪线装置
长线剪切
主要用途
男装，休闲装
其他用途
女装，牛仔裤，裤装
功能
剪线装置将较长地剪切所有线头。 在缝纫持续过程中可在更长距离内安全把握线尾。
缝纫长度
圆头锁眼 8-42mm 直形钮孔 5-42mm
压脚长度(标准)
30mm
刀垫长度(标准)
22mm
刀垫长度(附件)
30mm
缝纫速度
1000-2500 rpm
针码
0.5-2.0mm
之字缝宽度
1.5-5.0mm（在机械条件下最宽为4.0 mm之字缝宽度补偿最多为5.0）
之字缝宽度(出厂设置)
2.5mm
流线加固缝长度
0-20mm
压脚高度
标准高度为12 mm（最高可达16 mm)
启动方式
双踏板开关
送布装置
3个脉冲马达的间歇送布
机针*4
DOx558 Nm80 - Nm120
安全设备
若有问题发生，有紧急停止功能和由安全电路驱动的内置自动停止设备
上轴马达
AC 伺服马达550W
空气压力
主调整器 ：0.5 Mpa 锤压调整器 ：0.4 Mpa
空气消耗量
43.2 升/分钟（8 周/分钟）
电源
机头:≈120 kg / 操作盘:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
单相 100V/200V，三相 200V/220V/380V/400V, 400VA
面线剪线装置
短线剪切
底线剪线装置
短线剪切
主要用途
牛仔裤，裤装
其他用途
-
功能
剪线装置将较短地剪切线头， 这样可省去手动
缝纫长度
22-30mm* 14-22mm* 18-26mm* 26-34mm* 34-42mm*
压脚长度(标准)
30/26mm
刀垫长度(标准)
24/20mm
刀垫长度(附件)
28/24mm
缝纫速度
1000-2500 rpm
针码
0.5-2.0mm
之字缝宽度
1.5-5.0mm（在机械条件下最宽为4.0 mm之字缝宽度补偿最多为5.0）
之字缝宽度(出厂设置)
3mm
流线加固缝长度
0-20mm
压脚高度
16mm
启动方式
双踏板开关
送布装置
3个脉冲马达的间歇送布
机针*4
DOx558 Nm80 - Nm120
安全设备
若有问题发生，有紧急停止功能和由安全电路驱动的内置自动停止设备
上轴马达
AC 伺服马达550W
空气压力
主调整器 ：0.5 Mpa 锤压调整器 ：0.4 Mpa
空气消耗量
43.2 升/分钟（8 周/分钟）
电源
机头:≈120 kg / 操作盘:≈0.6 kg / 控制箱:14.2-16.2 kg.
重量
单相 100V/200V，三相 200V/220V/380V/400V, 400VA
以上型号仅供参考，详细情况请咨询当地经销商。
为了改良，产品规格若有变更，恕不另行通知。为安全起见，使用之前，请仔细阅读使用手册。
